引言
随着互联网、云计算、5G和人工智能的迅猛发展，全球数据流量呈爆炸式增长。作为承载海量信息的地面骨干，光纤通信系统不断向超大容量、超长距离方向演进。在这一进程中，密集波分复用（DWDM）技术与掺铒光纤放大器（EDFA）的结合，构成了现代光传输设备的核心。本文将从原理、技术优势、系统集成以及发展趋势等方面，阐述这对“黄金组合”如何支撑起今日的信息高速公路。
一、密集波分复用（DWDM）技术概述
1.1 什么是DWDM
波分复用（WDM）技术让不同波长的光信号在同一根光纤中并行传输，从而成倍提升光纤容量。根据通道间隔的不同，WDM分为粗波分复用（CWDM）和密集波分复用（DWDM）。DWDM的通道间隔通常为0.8 nm、0.4 nm甚至更小（对应100 GHz、50 GHz频率间隔），可在C波段（1530–1565 nm）和L波段（1565–1625 nm）内复用几十甚至上百个波长。
1.2 DWDM系统的组成
一个典型的DWDM传输系统包括：
- 光发送机：产生特定波长的光信号，通常由激光器和外调制器组成。
- 合波器/分波器：将多个波长合并到一根光纤或从一根光纤中分离出来。
- 光放大器：对多波长信号进行在线放大，补偿光纤衰减和节点损耗。
- 光接收机：对特定波长进行解复用和探测。
在长距离传输中，光放大器是决定系统性能的最关键设备，而掺铒光纤放大器正是应用最广泛的选择。
二、掺铒光纤放大器（EDFA）原理与特点
2.1 EDFA的基本结构
掺铒光纤放大器（Erbium-Doped Fiber Amplifier，EDFA）利用掺铒光纤（EDF）作为增益介质。其核心部件包括：
- 掺铒光纤：在石英光纤纤芯中掺入稀土元素铒（Er³⁺）。
- 泵浦激光器：通常采用980 nm或1480 nm的半导体激光器，为铒离子提供能量。
- 波分复用器：将泵浦光与信号光合入掺铒光纤。
- 光隔离器：防止光反射，保证放大器稳定工作。
- 光滤波器：可选，用于平坦增益或滤除自发辐射噪声。
2.2 放大原理
当泵浦光注入掺铒光纤时，铒离子吸收泵浦能量，从基态跃迁到高能级。信号光通过时，激发态的铒离子发生受激辐射，产生与信号光同频率、同相位、同偏振的光子，从而实现信号光的放大。由于铒离子的能级结构，EDFA在1530–1565 nm（C波段）具有优异的增益特性，这恰好与石英光纤的最低损耗窗口重合。
2.3 主要优点
- 全光放大：无需光电光转换，对协议和速率透明，支持超高速信号。
- 高增益：单级增益可达30 dB以上，多级级联可实现40 dB以上。
- 宽带宽：C波段带宽约35 nm，可同时放大数十个DWDM波长。
- 低噪声：噪声系数可低至4–5 dB，保证长距离传输的信噪比。
- 结构紧凑、可靠性高：易于集成到光传输设备中。
三、EDFA在DWDM系统中的应用
3.1 功率放大器（BA）
置于发送端合波器之后，用于提升多波长信号的总发射功率，延长无中继传输距离。EDFA的高饱和输出功率（可达+20 dBm以上）使其成为功率放大的理想选择。
3.2 线路放大器（LA）
在长距离传输链路中，每隔80–120 km设置一个EDFA，用于补偿光纤衰减。线路放大器需要具备低噪声系数和高增益，同时必须保证多波长增益平坦度，避免不同波长通道功率失衡。现代EDFA通常采用增益平坦滤波器（GFF）和动态增益均衡技术，使各通道功率差异控制在1 dB以内。
3.3 前置放大器（PA）
置于接收端分波器之前，用于放大微弱的多波长信号，提高接收机灵敏度。前置放大器对噪声系数要求最为严格，通常采用两级或三级放大结构，并结合光滤波器抑制自发辐射噪声。
3.4 系统设计与挑战
在DWDM系统中使用EDFA需要注意：
- 增益平坦：多个EDFA级联时，增益不平坦会累积，导致部分通道信噪比恶化。
- 瞬态效应：当部分通道发生故障或上下路时，EDFA的增益会发生波动，影响其余通道。需采用自动增益控制（AGC）和自动功率控制（APC）。
- 非线性效应：高功率密度会引发四波混频、交叉相位调制等非线性损伤，需合理设计信道功率和光纤类型。
- 光信噪比（OSNR）：级联EDFA的自发辐射噪声会累积，限制系统总传输距离。采用低噪声EDFA和拉曼放大器混合技术可有效改善。

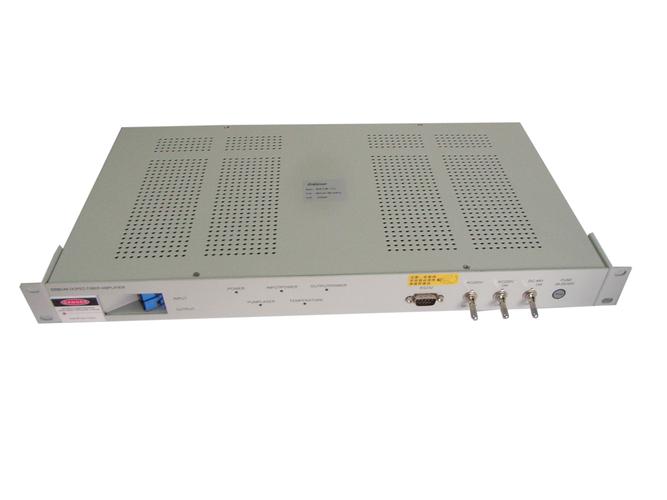

四、系统集成与典型传输设备
4.1 光传输平台架构
现代DWDM传输设备如华为OSN 9800、中兴ZXONE 9700、烽火FONST 6000等，均集成了EDFA模块、合分波模块、波长调度模块（ROADM）和监控单元。设备内部通常包含：
- 光放大单元：由多级EDFA组成，支持C波段或C+L波段扩展。
- 波长选择开关（WSS）：实现波长的动态上下路和交叉调度。
- 光监控信道（OSC）：用于传送网管信息，通常工作在1510 nm或1625 nm，与EDFA增益带隔开。
- 色散补偿模块：抵消光纤色散对高速信号的影响。
4.2 典型应用场景
- 长途骨干网：单跨段80 km，总传输距离可达数千公里，采用EDFA+拉曼混合放大。
- 城域汇聚网：利用EDFA解决城域环网中的多节点损耗问题。
- 数据中心互连（DCI）：在80–120 km的数据中心间提供超大容量连接，EDFA确保多波长信号的高质量传输。
- 海底光缆系统：EDFA是海底中继器的核心，需具备超高可靠性和长寿命。
五、技术演进与未来展望
5.1 扩展波段
传统EDFA工作在C波段。为满足更大容量需求，扩展L波段（1570–1610 nm）和S波段（1460–1530 nm）的放大器成为研究热点。掺铒光纤在L波段的增益较低，需采用更长的掺铒光纤和优化泵浦方式。铒镱共掺光纤放大器（EYDFA）也在探索中。
5.2 混合放大与分布式放大
将EDFA与拉曼放大器（FRA）/半导体光放大器（SOA）相结合，可在扩展带宽的同时降低噪声系数。分布式拉曼放大利用传输光纤本身作为增益介质，配合EDFA可显著提升OSNR和传输距离。
5.3 智能化与灵活栅格
随着400G/800G时代的到来，灵活栅格（Flex Grid）技术和智能EDFA要求放大器能够动态适应不同 Baud 率和调制格式。基于人工智能的增益控制和故障预测也将成为智能光网络的重要组成部分。
5.4 新型光纤与空分复用
面向多芯光纤（MCF）和少模光纤（FMF）将引入空分复用（SDM），EDFA需向多通道、低串扰方向演进。多芯EDFA和少模EDFA已见诸实验室，未来有望商业化。
##
密集波分复用系统与掺铒光纤放大器的结合，是光通信发展史上的里程碑。它以全光的形式解决了多波长信号的放大难题，实现了超大容量、超长距离的传输，支撑起现代互联网的骨干。随着新波段、新光纤和新算法的不断涌现，DWDM+EDFA技术体系将持续进化，为构建全光智能底座提供坚实保障。对于光传输设备研发和运维人员而言，深入理解EDFA与DWDM的相互作用，是设计高性能、高可靠系统的关键。
